Самолетные беспилотные летательные аппараты отличаются от мультикоптеров принципом взлета и возвращения на землю. Классические БПЛА самолетного типа с фиксированным крылом не могут выполнять вертикальный взлет и зависание без специальных VTOL-систем. Поэтому при выборе или проектировании беспилотного комплекса важно заранее определить, как аппарат будет запускаться и каким способом будет выполняться его восстановление после полета.
Для самолетных БПЛА применяются ручной запуск, взлет с подготовленной площадки и катапультные системы. Для возвращения аппарата используются посадка на шасси или брюхо, парашютные системы, сети и специализированные механизмы захвата. Выбор конкретного решения зависит от конструкции БПЛА, условий эксплуатации, доступной инфраструктуры и требований к мобильности комплекса.

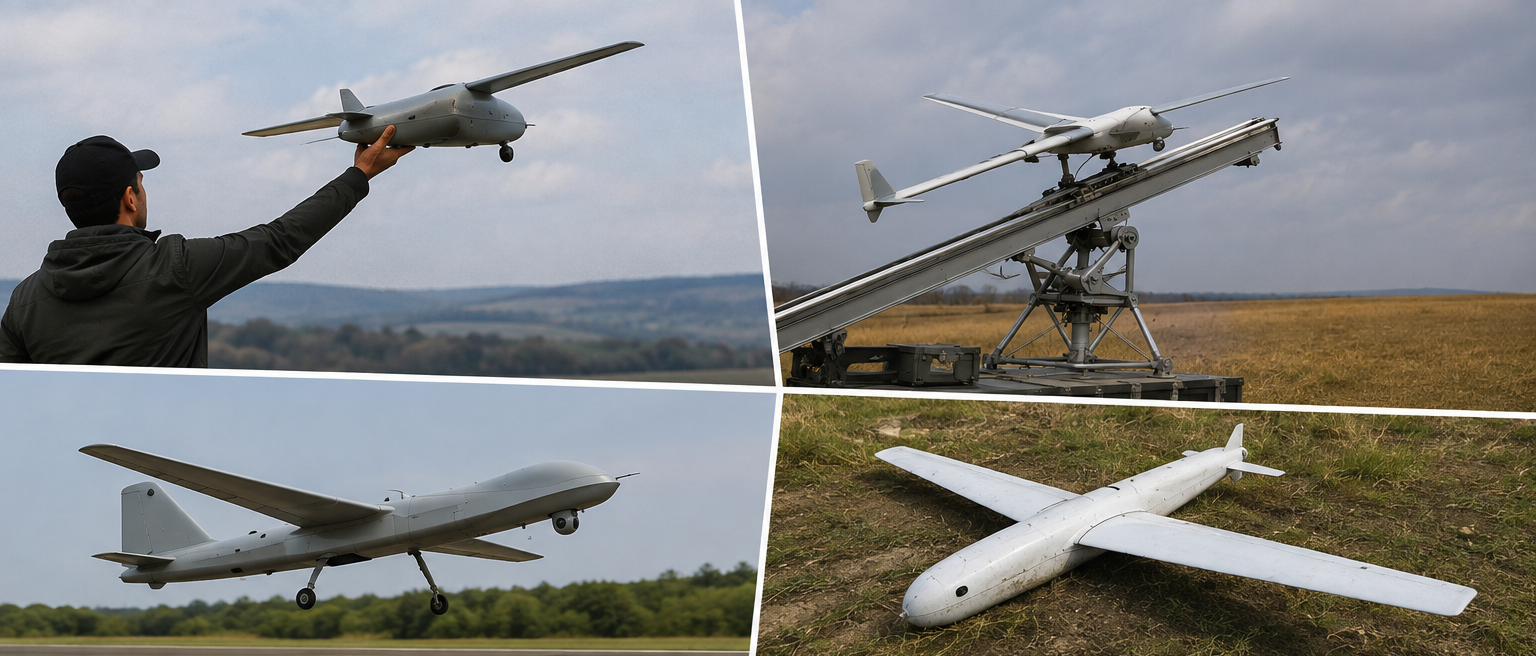

Какие системы запуска используются для самолетных БПЛА
Для начала полета самолетному БПЛА необходимо набрать скорость, достаточную для создания подъемной силы. Способ достижения этой скорости зависит от конструкции аппарата и условий эксплуатации.
Ручной запуск
Ручной запуск применяется преимущественно для компактных БПЛА самолетного типа. Оператор запускает аппарат с руки, после чего БПЛА набирает скорость и переходит в устойчивый полет.
Возможность такого запуска определяется не только массой аппарата. Значение имеют его конструкция, аэродинамические характеристики и необходимая скорость для безопасного выхода в полет.
Преимущества ручного запуска:
- не требуется специальная инфраструктура;
- высокая мобильность комплекса;
- быстрая подготовка к полету;
- возможность работы с ограниченных площадок.
Основное ограничение заключается в том, что ручной запуск подходит не для всех типов БПЛА.

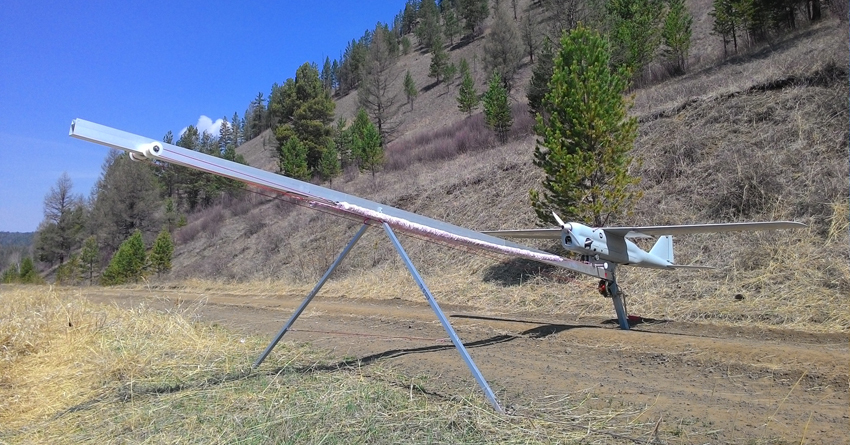

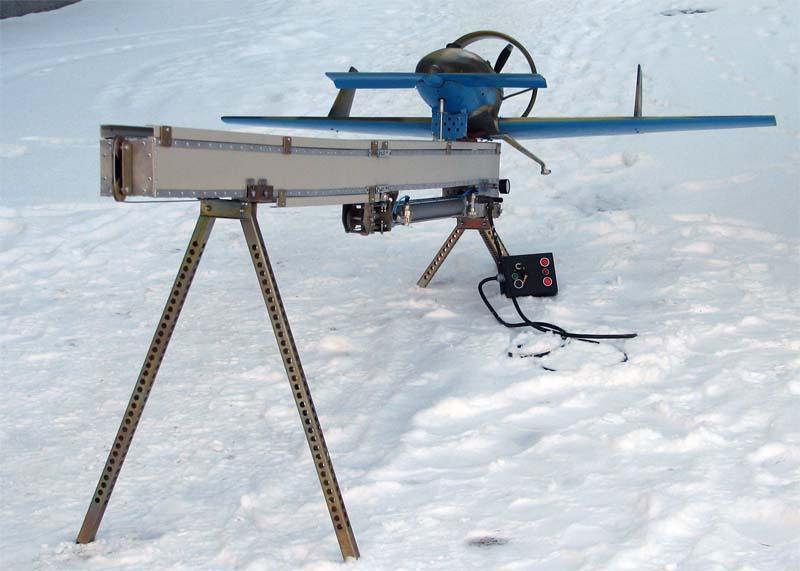

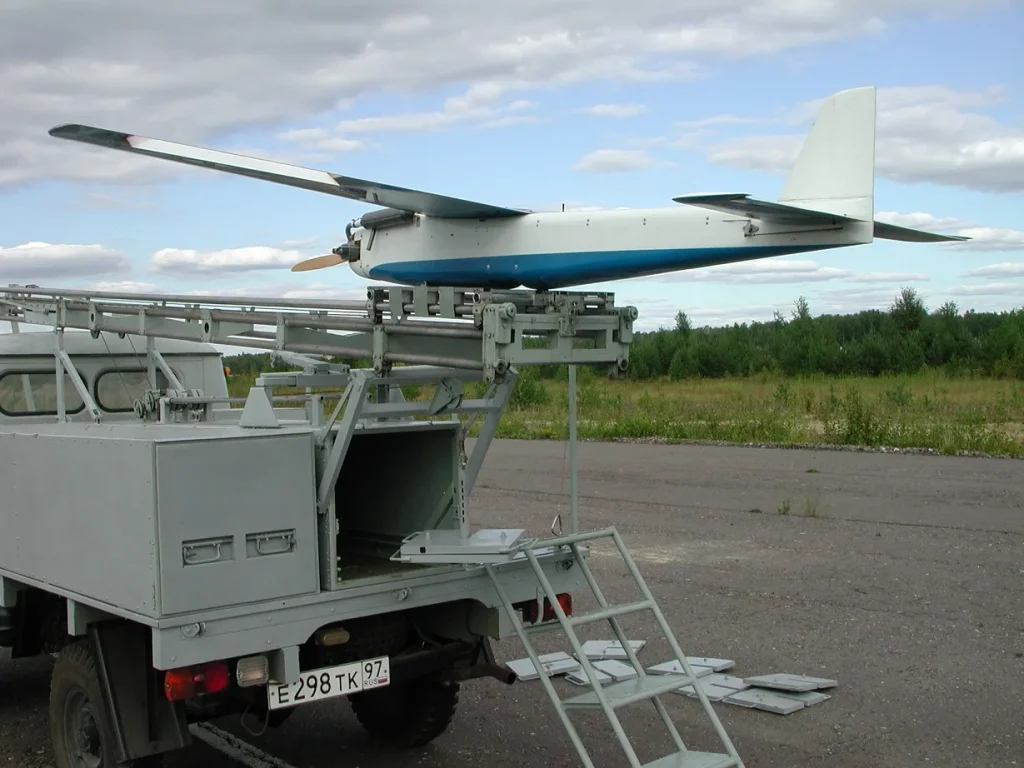

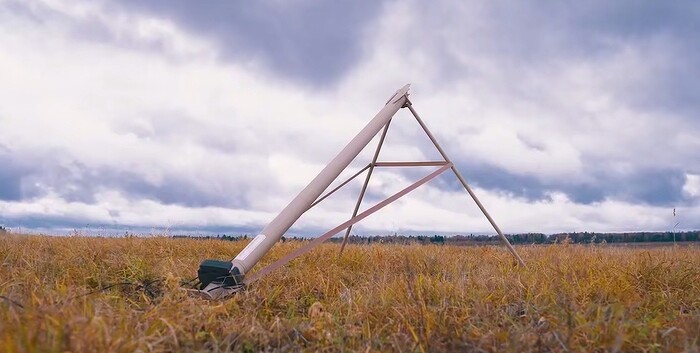

Запуск с катапульты
Катапульта для БПЛА используется для быстрого разгона аппарата до необходимой скорости без применения полноценной взлетно-посадочной полосы.
Катапультные системы особенно удобны при эксплуатации в полевых условиях и на площадках с ограниченным пространством.
Преимущества катапультного запуска:
- отсутствие необходимости в длинной ВПП;
- контролируемый начальный разгон;
- возможность развертывания в полевых условиях;
- повышение мобильности комплекса.
При этом пусковая установка должна соответствовать характеристикам конкретного БПЛА. Ее параметры рассчитываются с учетом массы аппарата и требуемой скорости запуска.
Взлет с колесного шасси
БПЛА с колесным шасси может выполнять взлет по классической самолетной схеме. Аппарат разгоняется по поверхности, набирает необходимую скорость и выполняет отрыв.
Такой вариант подходит для эксплуатации с аэродромов и подготовленных посадочных площадок.
Преимущества:
- привычная схема взлета;
- отсутствие необходимости в катапульте;
- удобство при регулярной эксплуатации;
- возможность выполнять взлет и посадку на одной площадке.
Главное ограничение — необходимость в подходящей поверхности и достаточном пространстве для разбега.
Системы посадки и восстановления БПЛА
Для самолетных беспилотников правильнее использовать не только термин «посадка», но и «восстановление БПЛА».
Восстановление включает все способы безопасного завершения полета и возвращения аппарата: традиционную посадку, посадку на брюхо, парашютное снижение, захват сетью или специализированным устройством.
Посадка на колесное шасси
Если БПЛА оснащен шасси, он выполняет заход на посадку, касается поверхности и после пробега останавливается. Это один из наиболее удобных способов восстановления при наличии подходящей инфраструктуры.
Преимущества:
- классическая схема посадки;
- отсутствие необходимости в специальных системах захвата;
- удобство при регулярных полетах;
- возможность многократной эксплуатации.
Ограничение: необходима подготовленная площадка, соответствующая характеристикам БПЛА.
Посадка на брюхо
БПЛА без колесного шасси может выполнять посадку на брюхо. В этом случае аппарат касается поверхности нижней частью фюзеляжа.
Для такого способа восстановления конструкция БПЛА должна учитывать нагрузки при контакте с землей. Нижняя часть корпуса может иметь усиленные или защитные элементы.
Преимущества:
- снижение массы конструкции;
- отсутствие колесного шасси;
- простота системы восстановления.
При этом требуется подходящая открытая площадка, а поверхность должна быть достаточно безопасной для контакта с корпусом БПЛА.
Парашютная система восстановления
Парашютная система может использоваться как штатный способ восстановления БПЛА, а также как аварийная система. После завершения задания БПЛА переходит в заданный режим снижения, после чего раскрывается парашют. Он уменьшает скорость снижения и позволяет аппарату приземлиться без использования традиционной ВПП.
Для некоторых беспилотных комплексов схема «катапультный запуск + парашютное восстановление» позволяет работать полностью без взлетно-посадочной полосы.
Преимущества:
- не требуется ВПП;
- подходит для мобильных комплексов;
- может использоваться как штатная или аварийная система;
- снижает требования к посадочной инфраструктуре.
При эксплуатации необходимо учитывать ветер, доступное пространство, характеристики системы раскрытия и допустимые нагрузки на конструкцию аппарата.

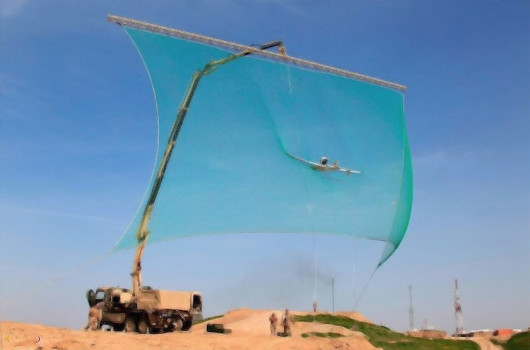

Посадка в сеть
Для восстановления БПЛА на ограниченной территории может использоваться специальная сеть. Аппарат выполняет заход по заданной траектории, после чего сеть перехватывает его и помогает погасить скорость. Такое решение может использоваться там, где отсутствует возможность организовать ВПП или безопасную площадку для посадки на брюхо.
Преимущества:
- возможность восстановления на ограниченной площадке;
- контролируемая зона приема;
- отсутствие необходимости в длинной ВПП.
Недостатки:
- требуется специальное оборудование;
- необходим точный заход БПЛА;
- система должна быть рассчитана на возникающие нагрузки.
Специализированные системы захвата
Для отдельных типов самолетных БПЛА могут применяться тросовые системы, механизмы захвата и другие специализированные устройства. Аппарат выходит на определенную траекторию и взаимодействует с приемным элементом системы. После захвата его скорость постепенно снижается.
Такие решения используются в специализированных беспилотных комплексах, когда традиционная посадка невозможна или требует слишком большой площадки.
Автоматическая посадка самолетного БПЛА
Современные автопилоты позволяют автоматизировать отдельные этапы полета и восстановления аппарата.
Система может контролировать:
- маршрут и положение БПЛА;
- высоту;
- скорость;
- траекторию захода;
- параметры снижения;
- выполнение заданного сценария посадки.
Для определения положения и параметров полета могут использоваться:
- спутниковая навигация;
- инерциальные датчики;
- барометр;
- датчики воздушной скорости;
- оптические системы;
- дополнительные средства позиционирования.
Автоматизация снижает нагрузку на оператора и повышает повторяемость процедур, однако не отменяет необходимости контроля и соблюдения требований к безопасной эксплуатации.
Как выбрать систему запуска и восстановления БПЛА
Универсального решения не существует. Система должна соответствовать не только характеристикам БПЛА, но и реальным условиям его эксплуатации. При выборе стоит учитывать несколько факторов.
- Масса и размеры БПЛА. Характеристики аппарата влияют на требуемую скорость запуска, размеры площадки и допустимые нагрузки при восстановлении.
- Конструкция и аэродинамическая схема. Классический самолетный БПЛА, VTOL-гибрид и другие типы беспилотников могут использовать разные способы взлета и посадки.
- Размер доступной площадки. При наличии подходящей инфраструктуры можно использовать колесное шасси. При ограниченном пространстве могут применяться катапульта, парашют или специализированные системы восстановления.
- Полезная нагрузка. Оборудование на борту может быть чувствительно к перегрузкам. Это необходимо учитывать при выборе способа посадки или захвата.
- Мобильность комплекса. Для полевой эксплуатации важны компактность оборудования, скорость развертывания и отсутствие зависимости от стационарной инфраструктуры.
- Условия эксплуатации. На выбор системы влияют рельеф, ветер, тип поверхности и наличие препятствий.
Сравнение основных систем
| Система | Основное преимущество | Основное ограничение |
|---|---|---|
| Ручной запуск | Простота и мобильность | Подходит не для всех БПЛА |
| ВПП и шасси | Классическая схема эксплуатации | Требуется подходящая площадка |
| Катапульта | Запуск без полноценной ВПП | Нужно дополнительное оборудование |
| Посадка на брюхо | Простая конструкция БПЛА | Требуется безопасная поверхность |
| Парашют | Не требуется ВПП | Необходима свободная зона для снижения |
| Сеть | Восстановление на ограниченной площадке | Требуется точный заход и инфраструктура |
| Специализированный захват | Решение для особых условий | Более сложная система |
Особенности эксплуатации самолетных БПЛА в России
При выборе системы запуска и восстановления необходимо учитывать не только технические характеристики беспилотника, но и действующие требования к эксплуатации БВС и использованию воздушного пространства Российской Федерации.
В России использование воздушного пространства беспилотными воздушными судами регулируется авиационными правилами. Для отдельных категорий и условий полетов действуют различные требования и ограничения, поэтому перед выполнением практических задач необходимо проверять актуальный порядок организации полетов.
Для эксплуатации беспилотных гражданских воздушных судов также существуют методические рекомендации Минтранса России по эксплуатации и оснащению посадочных площадок. В частности, для БВС самолетного типа рекомендуется учитывать характеристики конкретной посадочной площадки и самого аппарата.
Важно: техническая возможность запуска или посадки БПЛА сама по себе не означает возможность выполнения полета в любом месте. Перед эксплуатацией необходимо учитывать актуальные ограничения воздушного пространства, требования к конкретной операции и эксплуатационную документацию беспилотного комплекса.
Что выбрать: ВПП, катапульту или парашют?
Выбор зависит от условий конкретной задачи.
- ВПП и колесное шасси подходят для регулярной эксплуатации с подготовленной площадки.
- Катапульта удобна для мобильных комплексов, когда требуется запуск без длинной полосы.
- Парашютная система позволяет организовать восстановление без традиционной ВПП.
- Посадка на брюхо может быть эффективным решением для аппаратов, конструкция которых рассчитана на контакт с поверхностью.
- Сеть и специализированные системы захвата используются в условиях ограниченного пространства или при необходимости контролируемого приема БПЛА.
Система запуска и восстановления является важной частью беспилотного комплекса самолетного типа.
Она определяет:
- требования к площадке;
- мобильность комплекса;
- необходимое наземное оборудование;
- время подготовки к полету;
- способ безопасного завершения миссии.
Для запуска самолетных БПЛА применяются ручной старт, взлет с подготовленной площадки и катапультные системы. Для восстановления используются посадка на шасси, посадка на брюхо, парашютные системы, сети и специализированные механизмы захвата.
При выборе БПЛА важно оценивать не только дальность, продолжительность полета и полезную нагрузку. Не менее важно заранее понимать, где аппарат будет запускаться, каким образом возвращаться после выполнения задачи и какая инфраструктура потребуется для его эксплуатации.
