Самолетные БПЛА способны выполнять длительные маршруты, обследовать большие территории и перевозить полезную нагрузку на значительные расстояния. Во многом эти возможности определяет аэродинамика.
Форма крыла, воздушная скорость, сопротивление, центровка и погодные условия напрямую влияют на устойчивость, управляемость, дальность и продолжительность полета беспилотника. Разберемся, как устроена аэродинамика самолетных БПЛА и какие параметры необходимо учитывать при их проектировании и эксплуатации.
Как самолетный БПЛА держится в воздухе

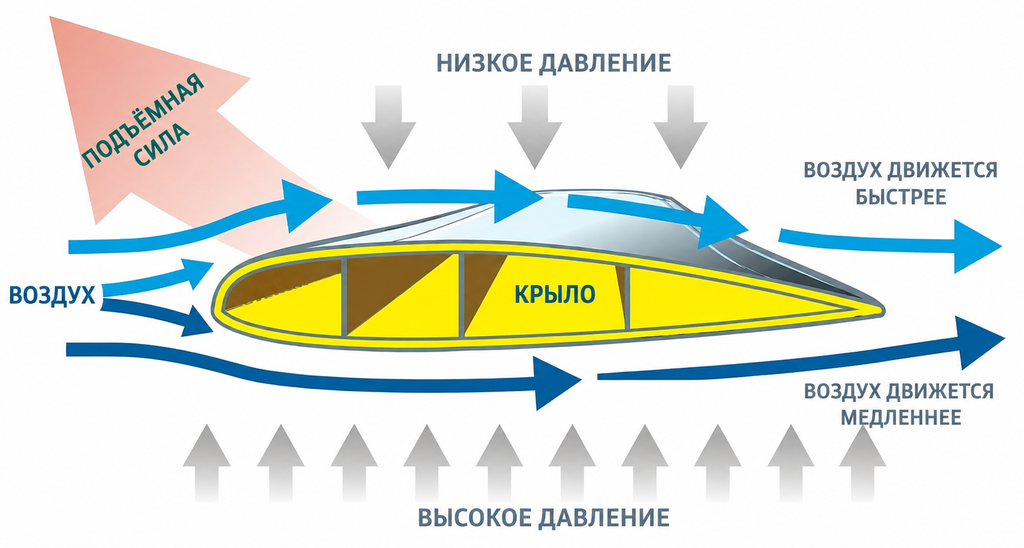

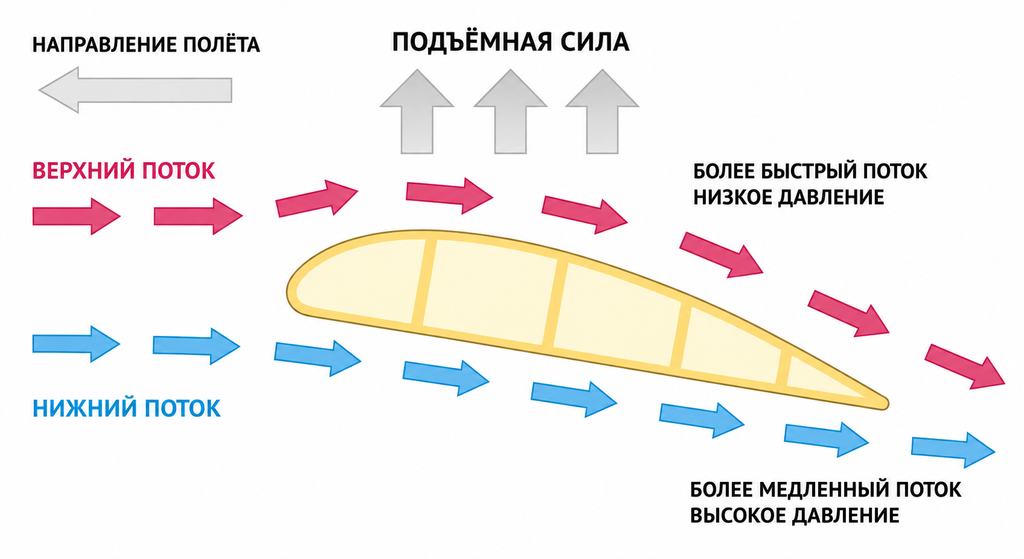

Главное отличие самолетного БПЛА от мультикоптера заключается в принципе полета. Подъемную силу создает не постоянная работа нескольких винтов, а прежде всего крыло при движении аппарата относительно воздушной массы. Воздушный поток обтекает крыло, в результате чего возникает аэродинамическая сила. Ее вертикальная составляющая позволяет компенсировать вес БПЛА и поддерживать аппарат в воздухе.
На создание подъемной силы влияют:
- воздушная скорость;
- плотность воздуха;
- площадь крыла;
- форма и профиль крыла;
- угол атаки.
При этом масса беспилотника определяет, какую подъемную силу необходимо создать для устойчивого горизонтального полета. Чем тяжелее аппарат, тем выше требования к подъемной силе.
Угол атаки: почему важна скорость полета
Угол атаки — это угол между хордой крыла и направлением набегающего воздушного потока. При его увеличении подъемная сила обычно возрастает до определенного предела. Если критический угол атаки превышен, воздушный поток начинает срываться с поверхности крыла, а подъемная сила резко снижается. Это явление называется сваливанием.
Важно учитывать: сваливание происходит не просто из-за низкой скорости, а в первую очередь из-за превышения критического угла атаки. Однако при снижении скорости для сохранения высоты БПЛА обычно приходится увеличивать угол атаки, поэтому риск сваливания возрастает.
Аэродинамическое сопротивление: куда расходуется энергия
Во время полета БПЛА преодолевает сопротивление воздуха. Чем оно выше, тем большую тягу должна создавать двигательная установка. Основными составляющими являются индуктивное и паразитное сопротивление.
Индуктивное сопротивление
Этот вид сопротивления связан с созданием подъемной силы. Он особенно заметен при низких скоростях и больших углах атаки. На его величину влияет конструкция крыла, включая его форму и удлинение.
Паразитное сопротивление
Паразитное сопротивление не связано напрямую с созданием подъемной силы. Оно включает сопротивление формы, трения поверхности и влияние выступающих элементов конструкции.
На аэродинамику могут негативно влиять:
- антенны;
- внешние камеры;
- элементы полезной нагрузки;
- шасси и другие выступающие компоненты;
- неровности поверхности планера.
Поэтому даже правильно подобранное крыло не сможет обеспечить максимальную эффективность, если конструкция БПЛА создает большое сопротивление воздушному потоку.
Как форма крыла влияет на характеристики БПЛА

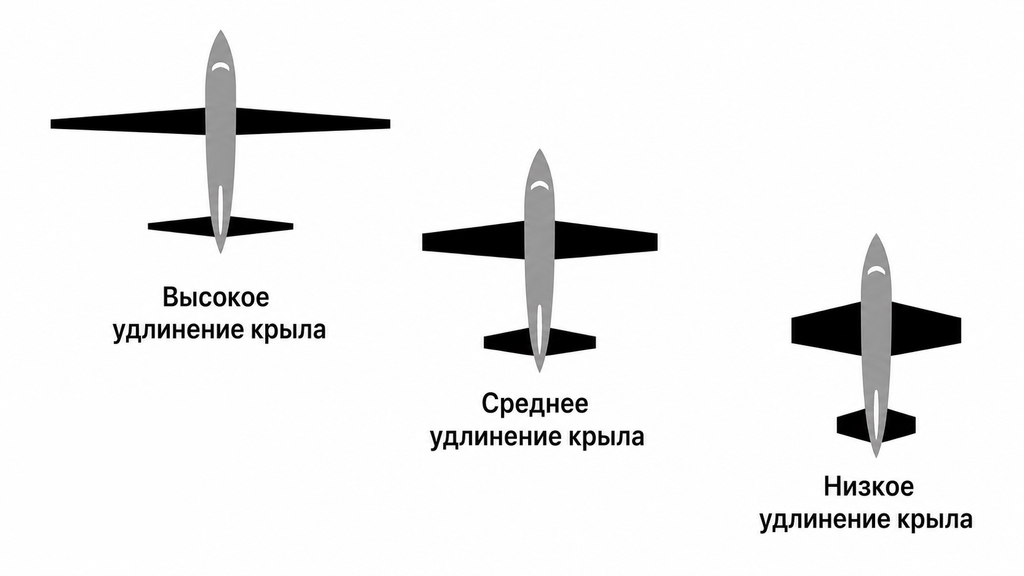

Крыло — один из главных элементов самолетного беспилотника. Его площадь, профиль, форма и размах определяют значительную часть летных характеристик. Один из важных параметров — удлинение крыла.
Технически оно рассчитывается как отношение квадрата размаха крыла к его площади. Крылья с большим удлинением обычно позволяют снизить индуктивное сопротивление и повысить аэродинамическую эффективность. Поэтому подобные схемы часто применяются в БПЛА, предназначенных для длительных полетов и выполнения протяженных маршрутов. Однако увеличение размаха крыла может привести к усложнению конструкции и повышению требований к ее прочности.
Центровка: основа устойчивого полета
Для самолетного БПЛА важна не только аэродинамическая форма, но и правильное распределение массы. Центровка определяет положение центра тяжести аппарата и напрямую влияет на устойчивость и управляемость. На нее могут влиять:
- аккумуляторы;
- камеры;
- датчики;
- полезная нагрузка;
- автопилот;
- дополнительное оборудование.
Изменение расположения даже одного тяжелого элемента может изменить баланс аппарата. Поэтому при установке новой полезной нагрузки необходимо учитывать не только ее массу, но и место размещения.
Как ветер влияет на самолетный БПЛА
При оценке полета важно различать воздушную скорость и путевую скорость. Воздушная скорость показывает скорость БПЛА относительно воздушной массы. Именно она влияет на аэродинамические силы и способность крыла создавать необходимую подъемную силу. Ветер влияет прежде всего на движение аппарата относительно земли:
- встречный ветер уменьшает путевую скорость;
- попутный ветер увеличивает путевую скорость;
- боковой ветер вызывает снос и требует корректировки траектории.
Порывы и турбулентность могут кратковременно изменять условия обтекания крыла, влияя на угол атаки и положение аппарата в пространстве. Особенно внимательно учитывать ветер необходимо во время взлета, посадки, полета на небольшой скорости и выполнения маневров.
Аэродинамика и продолжительность полета
Хорошая аэродинамика позволяет эффективнее использовать энергию на борту. Чем меньше сопротивление при сохранении необходимых летных характеристик, тем меньшая тяга требуется для поддержания полета в конкретном режиме.
На дальность и продолжительность полета самолетного БПЛА влияют:
- аэродинамическая эффективность планера;
- масса аппарата;
- характеристики крыла;
- воздушная скорость;
- эффективность силовой установки;
- запас энергии;
- погодные условия.
Для оценки аэродинамической эффективности используется, в частности, аэродинамическое качество — отношение подъемной силы к сопротивлению (L/D). Чем выше этот показатель в сопоставимых условиях, тем эффективнее планер создает подъемную силу при заданном сопротивлении.
Поэтому увеличение емкости аккумулятора — не единственный способ увеличить продолжительность полета. Оптимизация конструкции и режима полета может существенно повысить эффективность БПЛА.
Что важно учитывать при проектировании самолетного БПЛА
При разработке и эксплуатации самолетного беспилотника необходимо рассматривать аэродинамику комплексно.
Ключевые параметры:
- площадь и форма крыла;
- аэродинамический профиль;
- удлинение крыла;
- воздушная скорость;
- угол атаки;
- аэродинамическое сопротивление;
- масса и центровка;
- устойчивость и управляемость;
- характеристики силовой установки;
- полезная нагрузка;
- условия эксплуатации.
Изменение одного параметра практически всегда влияет на другие характеристики. Например, увеличение полезной нагрузки повышает массу аппарата, изменяет требования к подъемной силе и может повлиять на центровку и энергопотребление.
Аэродинамика самолетного БПЛА определяет его эффективность в воздухе и возможности при выполнении различных задач.
Конструкция крыла, форма планера, сопротивление воздуха, центровка и условия полета совместно влияют на дальность, продолжительность полета, скорость, устойчивость и управляемость беспилотника. Грамотный подход к аэродинамике позволяет найти оптимальный баланс между энергоэффективностью, прочностью конструкции, полезной нагрузкой и летными характеристиками.
Именно поэтому понимание основ аэродинамики важно не только для разработчиков самолетных БПЛА, но и для операторов, которые хотят эффективно использовать возможности беспилотника в реальных условиях.
