Объектив «рыбий глаз» — сверхширокоугольная оптика, которая позволяет камере дрона охватывать большую область окружающего пространства. Она применяется для визуального восприятия, обнаружения препятствий, панорамной съёмки и навигации в сложных условиях.
Главное преимущество такого объектива — широкий обзор. Однако за него приходится платить геометрическими искажениями, которые не всегда подходят для точной съёмки и измерений.
Разберёмся, как работает объектив «рыбий глаз», чем он отличается от обычного широкоугольного и в каких задачах на БПЛА действительно полезен.
Что такое объектив «рыбий глаз»?
«Рыбий глаз» (fisheye) — это сверхширокоугольный объектив, поле зрения которого может приближаться к 180° или превышать этот показатель. Он позволяет камере захватывать больше пространства, чем стандартная оптика.
Особенность объектива — характерная передача изображения. Прямые линии могут изгибаться, а объекты у краёв кадра — выглядеть растянутыми. Такие искажения связаны с оптической проекцией, используемой для отображения широкого поля зрения на матрице камеры.
Для художественной съёмки этот эффект создаёт выразительную перспективу. В системах технического зрения важнее другое: камера получает широкий обзор окружающей среды, который может использоваться для анализа пространства и обнаружения объектов.
При этом объектив не распознаёт препятствия самостоятельно. Для этого необходимы программные алгоритмы, обрабатывающие изображение.
Зачем дрону объектив «рыбий глаз»?
Во время полёта беспилотнику важно контролировать окружающую обстановку, обнаруживать препятствия и ориентироваться в пространстве. Сверхширокоугольная камера помогает охватить большую область без постоянного изменения направления съёмки.
Широкое поле зрения
Объектив «рыбий глаз» позволяет получать больше визуальной информации за один кадр. Это полезно при полётах рядом со зданиями, деревьями, инженерными конструкциями и другими объектами.
Чем больше пространство попадает в кадр, тем шире область, доступная для визуального анализа. Однако широкий угол не гарантирует, что мелкие или удалённые объекты будут хорошо различимы.
Сокращение слепых зон
Камера с большим полем зрения может уменьшить пространство, остающееся вне визуального контроля. Это особенно актуально при полётах на малой высоте, в помещениях и в условиях ограниченного пространства.
Фактическая зона обзора зависит от расположения камеры, её ориентации и наличия других датчиков. Один объектив не обеспечивает полный обзор во всех направлениях.
Поддержка технического зрения
Изображения со сверхширокоугольной камеры могут использоваться для:
- обнаружения препятствий и распознавания объектов;
- визуальной навигации и определения положения дрона;
- построения карты окружающего пространства;
- работы алгоритмов SLAM — одновременной локализации и картографирования.
Объектив обеспечивает визуальные данные, а их обработку выполняет программная система дрона.
Чем «рыбий глаз» отличается от широкоугольного объектива?
Оба типа оптики предназначены для съёмки с широким углом обзора. Основное различие — степень охвата пространства и характер геометрических искажений.
| Характеристика | Широкоугольный объектив | «Рыбий глаз» |
|---|---|---|
| Поле зрения | Широкое | Сверхширокое, может достигать и превышать 180° |
| Геометрические искажения | Обычно менее выражены | Часто заметны |
| Прямые линии | Сохраняют более естественный вид | Могут изгибаться |
| Детализация объектов | Зависит от оптики и разрешения | Также зависит от оптики и разрешения; широкий угол не гарантирует детализацию |
| Основные задачи | Аэрофотосъёмка, инспекция, картографирование | Обзор окружающей среды, техническое зрение, панорамная съёмка |
Какой объектив выбрать? Если важны естественная геометрия изображения, детализация и точность визуальных измерений, стоит рассмотреть обычный широкоугольный объектив. Если приоритет — максимальный обзор и получение пространственной информации, «рыбий глаз» может оказаться более подходящим решением.
Где применяются объективы «рыбий глаз» на БПЛА?
Сверхширокоугольная оптика востребована как в съёмочных беспилотниках, так и в промышленных системах, которым необходимо анализировать окружающее пространство.
1. Обнаружение и обход препятствий
При полёте рядом с объектами дрону необходимо своевременно получать информацию об окружающей обстановке. Камера с большим полем зрения позволяет наблюдать более широкую область и передавать изображения для анализа программным алгоритмам.
Это может быть полезно при автономной навигации, маневрировании и полётах в ограниченном пространстве.
Эффективность обнаружения препятствий зависит не только от объектива, но и от алгоритмов обработки, освещения, качества изображения и конфигурации датчиков.
2. Навигация и визуальное позиционирование
Визуальные данные помогают беспилотнику определять своё положение относительно окружающих объектов и поверхностей.
Объектив «рыбий глаз» может расширять область, доступную для анализа, что полезно при работе систем визуальной навигации и SLAM. Однако результат зависит от характеристик камеры и программного обеспечения.
3. Панорамная съёмка
Сверхширокоугольные камеры позволяют создавать изображения с эффектом присутствия и использовать их для формирования панорам.
Для получения полноценной панорамы на 360° могут потребоваться несколько камер, съёмка в разных направлениях или программное объединение кадров. Один объектив не обеспечивает круговой обзор во всех направлениях автоматически.
Такие решения применяются при создании виртуальных туров, съёмке туристических объектов, недвижимости и инженерных сооружений.
4. Инспекция промышленных объектов
При обследовании энергетических, строительных и промышленных объектов широкий обзор помогает оператору оценивать окружающую обстановку и контролировать положение беспилотника.
Это особенно полезно в сложных условиях, когда рядом с маршрутом полёта находятся конструкции, оборудование или другие препятствия.
Для детального выявления дефектов и осмотра небольших элементов может потребоваться дополнительная камера с более узким углом обзора и высоким разрешением.
5. Полёты внутри помещений
В помещениях беспилотники часто работают в ограниченном пространстве, где препятствия расположены близко друг к другу.
Объектив «рыбий глаз» позволяет охватывать большую область и получать больше информации о расположении объектов. Это может быть полезно при обследовании складов, производственных площадок и инженерных сооружений.
Какие дроны оснащаются объективами «рыбий глаз»?
Объективы «рыбий глаз» применяются в беспилотниках для разных задач: от FPV-съёмки до визуальной навигации и обнаружения препятствий. В промышленных моделях такая оптика часто входит в состав системы технического зрения, а не основной камеры для фото- и видеосъёмки.
Например, Autel EVO Max 4T и EVO Max 4N используют fisheye-объективы в системе визуального обнаружения препятствий. Аналогичные датчики предусмотрены в серии Autel Alpha.

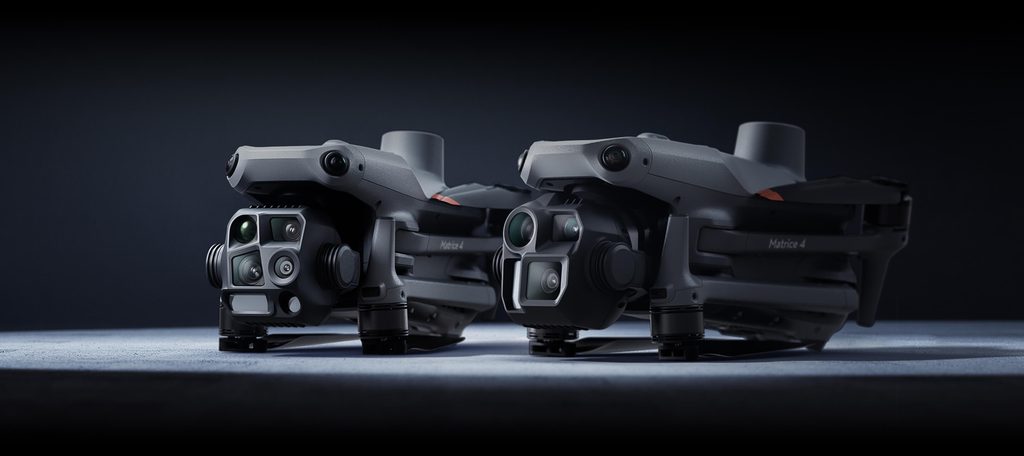

В линейке DJI сверхширокоугольные датчики визуального восприятия используются в Matrice 4E и Matrice 4T. В сельскохозяйственном беспилотнике Agras T70P две fisheye-камеры работают совместно с FPV-камерой и радаром, помогая контролировать окружающую обстановку.
Назначение оптики зависит от конкретной модели. В одних дронах она используется для визуального позиционирования и обхода препятствий, в других — для стабилизации изображения или панорамной съёмки. Поэтому при выборе беспилотника важно проверять характеристики камер и датчиков по документации производителя.
Преимущества и ограничения объектива «рыбий глаз»
Перед выбором сверхширокоугольной камеры важно учитывать не только её поле зрения, но и особенности обработки изображения.
Преимущества:
- широкий охват окружающего пространства;
- возможность сократить визуальные слепые зоны при правильном размещении камер;
- применение в системах технического зрения и навигации;
- возможность панорамной и иммерсивной съёмки;
- получение большого объёма визуальной информации за один кадр.
Ограничения:
- заметные геометрические искажения;
- возможное растяжение объектов у краёв изображения;
- необходимость калибровки и коррекции в некоторых задачах;
- зависимость качества распознавания от освещения, разрешения и алгоритмов;
- ограниченная пригодность для точных измерений без соответствующей обработки.
Как выбрать объектив «рыбий глаз» для дрона?
При выборе камеры важно учитывать назначение беспилотника и условия его эксплуатации.
- Определите задачу. Для обнаружения препятствий и широкого обзора важен угол зрения. Для детальной инспекции и измерений — разрешение, качество изображения и точность геометрии.
- Проверьте поле зрения. Уточните, указано ли горизонтальное, вертикальное или диагональное значение. Поле зрения 180° по диагонали не означает обзор на 180° по горизонтали.
- Оцените разрешение камеры. Большой угол обзора не гарантирует достаточной детализации. Камера должна обеспечивать необходимое качество изображения для конкретной задачи.
- Убедитесь в совместимости. Проверьте массу и размеры объектива, крепление, интерфейс подключения и поддержку камеры программным обеспечением БПЛА.
- Учитывайте обработку изображения. Для технического зрения, картографирования и измерений могут потребоваться калибровка объектива и программная коррекция искажений.
- Оцените условия эксплуатации. При полётах в помещениях, в сложном освещении и рядом с препятствиями важно учитывать чувствительность матрицы и возможности обработки данных.
Объектив «рыбий глаз» для дрона позволяет получать сверхширокоугольное изображение и охватывать больше окружающего пространства. Это делает его полезным для технического зрения, визуальной навигации, обнаружения препятствий и панорамной съёмки.
Однако максимальный угол обзора не всегда означает лучший результат. Для детальной аэрофотосъёмки и точных измерений может быть предпочтительнее оптика с меньшими геометрическими искажениями.
Выбирайте объектив исходя из задачи: для широкого обзора и анализа окружающей среды — «рыбий глаз», для детальной съёмки и сохранения естественной геометрии — подходящий широкоугольный объектив с необходимыми характеристиками.
