Отказ двигателя — одна из наиболее серьёзных нештатных ситуаций для вертикально взлетающего БПЛА. Но один отказ не всегда означает потерю аппарата.
Всё зависит от конструкции VTOL, количества и расположения двигателей, запаса тяги, режима полёта и возможностей системы управления. Разбираемся, что происходит с аппаратом при отказе одного двигателя и в каких случаях он способен сохранить управляемость.
Что происходит при отказе двигателя?
Когда один двигатель перестаёт создавать тягу, VTOL сталкивается сразу с двумя проблемами:
- уменьшается общая подъёмная тяга;
- нарушается баланс сил и моментов.
Если отказавший двигатель расположен сбоку от центра аппарата, возникает дополнительный момент. В зависимости от конструкции он может вызвать крен, тангаж или изменение курса. Система управления должна перераспределить работу исправных двигателей и компенсировать возникший дисбаланс. Но после отказа возможности аппарата уже не такие, как в штатном режиме: уменьшаются доступная тяга и запас управляемости.

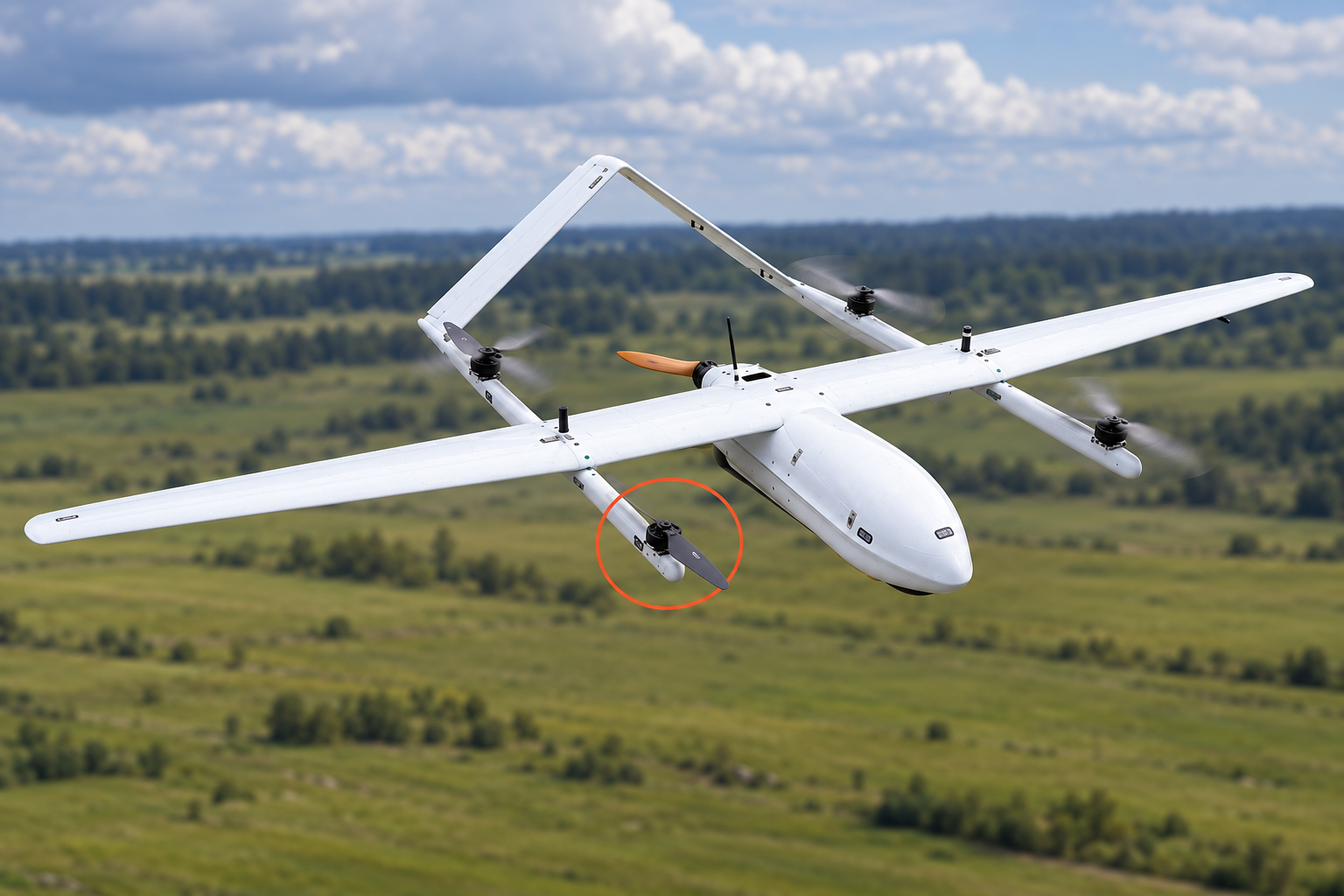

Отказ двигателя в вертикальном режиме
При взлёте, посадке и висении VTOL особенно зависит от подъёмных двигателей.
Если один из них отказывает, оставшиеся двигатели должны компенсировать потерю тяги. Для этого необходим достаточный запас мощности.
При этом важна не только суммарная тяга, но и расположение двигателей.
Отказ двигателя с одной стороны многомоторного VTOL может создать момент относительно центра аппарата. Оставшимся двигателям приходится компенсировать одновременно и потерю подъёмной силы, и возникший дисбаланс.
Чем больше двигателей, тем выше отказоустойчивость?
Не обязательно.
Большее количество двигателей может предоставить больше возможностей для резервирования, но само по себе не гарантирует продолжение полёта.
Необходимо учитывать:
- массу БПЛА;
- тягу каждого двигателя;
- общий запас мощности;

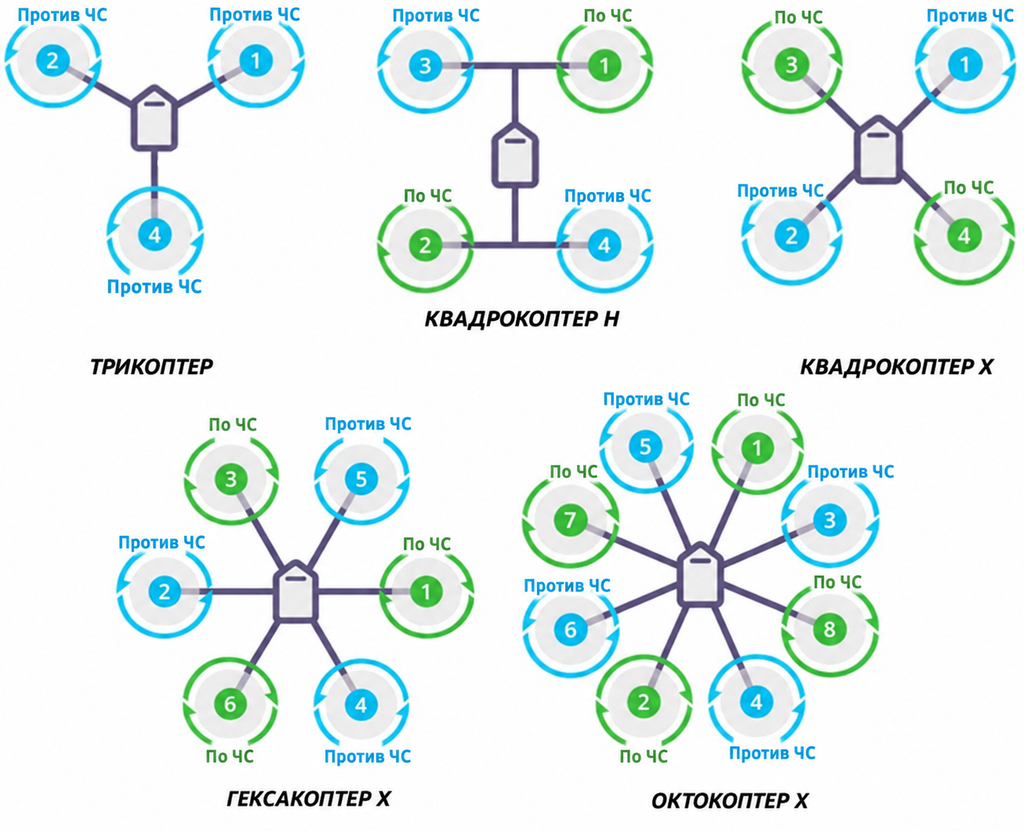

- расположение двигателей;
- направление вращения винтов;
- возможности системы управления.
Поэтому два VTOL с одинаковым количеством двигателей могут совершенно по-разному реагировать на отказ одного из них.
Как система управления компенсирует отказ?
После обнаружения неисправности система управления может изменить распределение тяги между исправными двигателями. При этом задача заключается не просто в увеличении оборотов оставшихся моторов. Необходимо одновременно:
компенсировать потерю тяги + сохранить положение аппарата + удержать направление полёта.
В некоторых многомоторных схемах для этого используются специальные алгоритмы перераспределения тяги. Их возможности зависят от конструкции аппарата, силовой установки и используемой системы управления. Если оставшимся двигателям не хватает тяги для компенсации потери, сохранить устойчивый полёт может быть невозможно.
Что будет при отказе двигателя в самолётном режиме?
У VTOL важно учитывать, какой именно двигатель отказал.
Если подъёмные двигатели используются только для вертикального полёта, в горизонтальном режиме они могут практически не участвовать в создании основной тяги.
Другое дело — отказ маршевого двигателя.
Если именно он обеспечивает движение аппарата вперёд, его неисправность может сделать дальнейший самолётный полёт невозможным или небезопасным.
В зависимости от конструкции VTOL может использовать аварийный переход обратно в вертикальный режим. Это позволяет задействовать подъёмные двигатели и попытаться стабилизировать аппарат перед посадкой.
Отказ во время перехода
Особенно сложной может оказаться ситуация, когда двигатель отказывает во время перехода между вертикальным и самолётным режимами.
В этот момент VTOL меняет способ создания подъёмной силы и управления. Поэтому запас по тяге и управляемости особенно важен.
Если система обнаруживает, что аппарат не способен безопасно продолжать переход или самолётный полёт, предусмотренный аварийный алгоритм может вернуть его в вертикальный режим.
Конкретная логика такого восстановления зависит от архитектуры БПЛА и используемой системы управления.
Как система обнаруживает отказ?
Чтобы автоматически отреагировать на неисправность, система управления должна сначала её обнаружить.
Для этого могут использоваться:
- данные от ESC;
- информация о токе и оборотах двигателя;
- телеметрия силовой установки;
- сравнение заданных и фактических параметров работы;
- другие диагностические данные.
Поэтому наличие нескольких двигателей ещё не означает автоматическую защиту от отказа.
Резервирование силовой установки и обнаружение неисправности — две разные задачи.
Можно ли продолжать полёт после отказа?
Иногда — да.
Но универсального сценария для всех VTOL нет.
Возможность продолжения полёта зависит от:
- количества и схемы расположения двигателей;
- массы аппарата;
- запаса тяги;
- типа отказа;
- режима полёта;
- высоты и скорости;
- возможностей системы управления;
- состояния остальных элементов силовой установки.
Даже если аппарат сохранил устойчивость, продолжение полёта происходит с меньшим запасом по тяге и управляемости. Поэтому после отказа приоритетом становится безопасное завершение полёта, а не продолжение штатной миссии.
От чего зависит устойчивость VTOL к отказу двигателя?
| Фактор | Влияние |
|---|---|
| Количество двигателей | Определяет потенциальные возможности резервирования |
| Запас тяги | Позволяет компенсировать потерю одного двигателя |
| Расположение двигателей | Влияет на возникающие крены и моменты |
| Направление вращения винтов | Имеет значение для компенсации момента рыскания |
| Система управления | Определяет возможности перераспределения тяги |
| Силовая установка | Влияет на доступный запас мощности |
| Режим полёта | Последствия отказа при висении и в самолётном режиме различаются |
| Высота и скорость | Влияют на возможности аварийного реагирования |
Отказ одного двигателя не всегда приводит к падению VTOL, но и не гарантирует продолжение полёта.
В вертикальном режиме решающими становятся запас тяги и способность компенсировать возникшие моменты. В самолётном режиме особое значение имеет состояние маршевого двигателя. При переходе критично, насколько быстро система может обнаружить проблему и вернуть аппарат в безопасный режим.
Отказоустойчивость VTOL определяется не одним параметром, а всей системой: конструкцией, количеством и расположением двигателей, запасом тяги, силовой установкой и алгоритмами управления.
Главный принцип — после отказа необходимо как можно раньше оценить состояние аппарата и перейти к безопасному завершению полёта.
